TH环链斗式提升机

【产品类别】:提升输送机

【产品简述】:       TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,区别于TD型皮带斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。广泛应用于冶金、化...

【产品卖点】

【优惠活动】:按需定制 好用不贵 10米起定价

振动筛分设备

超声波振动筛

摇摆筛

直线振动筛

无尘投料真空上料

过滤机

实验室标准筛

气流筛

精细食品振动筛

制药振动筛

化工振动筛

金属粉末振动筛

磁性材料振动筛

建材振动筛

颜料振动筛

环保行业振动筛

矿用振动筛

提升输送机

给料设备

振动电机

振动平台

螺旋压榨设备

配件

新乡市法斯特机械有限公司

24小时热线:13937345447

联系电话: 0373-3516365-801、802

图文传真: 0373-3519169

商 务QQ:313162218

孟 经 理:13937345447

郭 经 理:13837347077

E-mail: xxzdsb@sina.com

网    址:http://www.xxzdsb.com

产品简介

       TH系列斗式提升机是一种常用的提升设备,该系列斗式提升机采用锻造环链作为传动部分,具有很强的机械强度,主要用于提升机粉体和小颗粒及小块状物料,区别于TD型皮带斗式提升机,其提升量更大、运转效率更高。其常用于较大比重的物料的提升。广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业。

TH型环链斗式提升机基本结构:

     本机备有二种料斗:ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
     本机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。TH型斗式提升机最大输送量365m3/h,最大提升高度为50m。

TH型环链斗式提升机主要特点:

1.   输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍。

2.   采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费。

3.   下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链。

4.   牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。

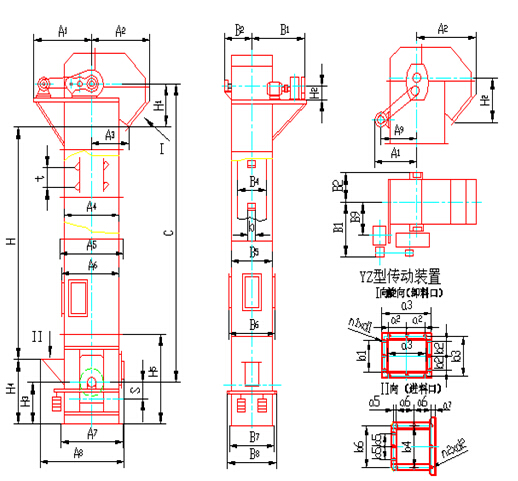

TH型斗式提升机结构型式图如下
