摇摆筛 首页 > 产品中心 > 摇摆筛
圆形摇摆筛

【产品类别】:摇摆筛

【产品简述】:  圆形摇摆筛(模仿人工筛的晃动筛)  模仿人工摇摆筛、适合产量大、场地受限或者物料易破损(如微丸制粒工艺)使用的圆形摇摆筛。一台圆形摇摆筛可以顶3-5台旋振筛使用。  圆形摇摆筛是为了满足大产量、高精度的筛分要求而特殊设计的一种多用途高效新型筛分机械设备,摇摆筛的运动轨迹更接近双眼注视、双手筛分的...

【产品卖点】

【优惠活动】

振动筛分设备

超声波振动筛

摇摆筛

直线振动筛

无尘投料真空上料

过滤机

实验室标准试验筛

气流筛

精细食品振动筛

制药振动筛

化工振动筛

金属粉末振动筛

磁性材料振动筛

建材振动筛

颜料振动筛

环保行业振动筛

矿用振动筛

提升输送机

给料设备

振动电机

振动平台

螺旋压榨设备

配件

新乡市法斯特机械有限公司

24小时热线:13937345447

联系电话: 0373-3516365-801、802

图文传真: 0373-3519169

商 务QQ:313162218

孟 经 理:13937345447

郭 经 理:13837347077

E-mail: xxzdsb@sina.com

网    址:http://www.xxzdsb.com

产品简介

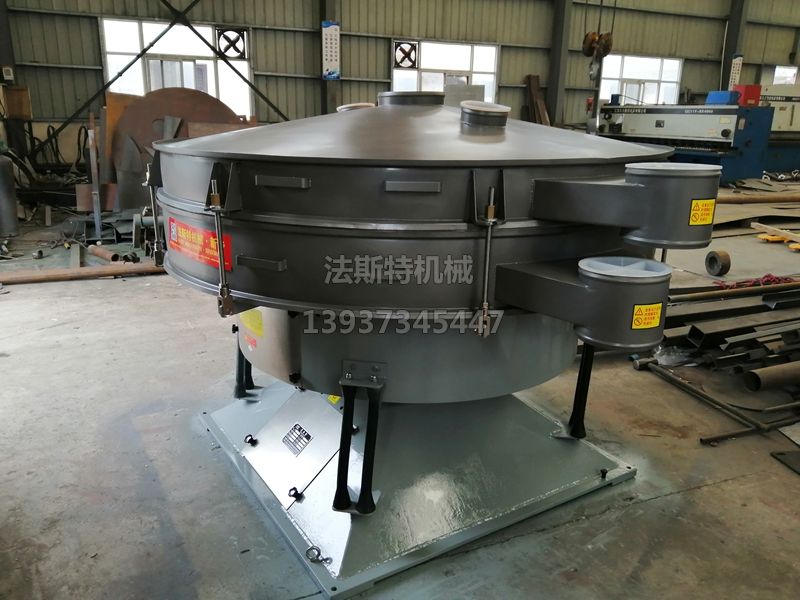

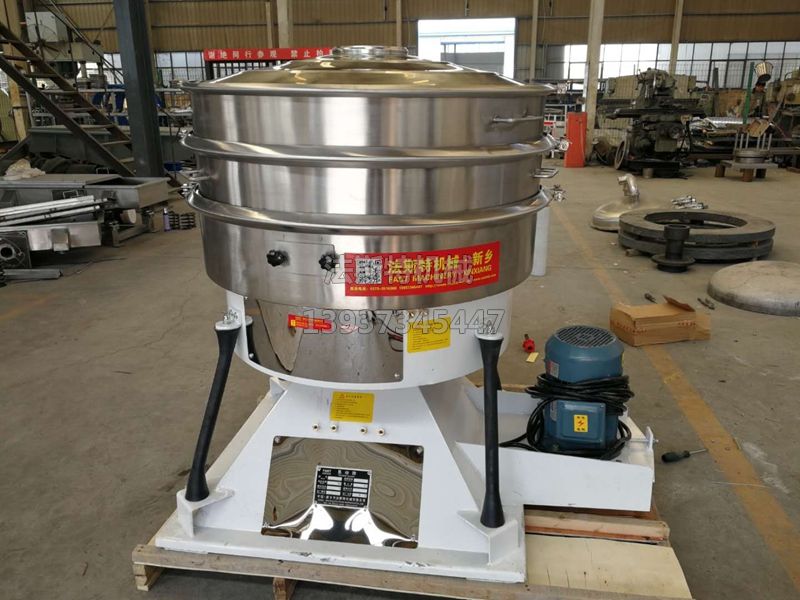

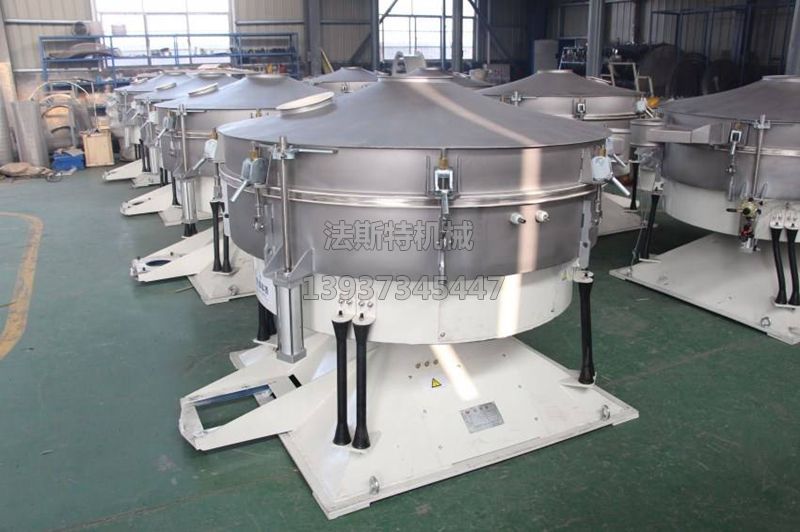

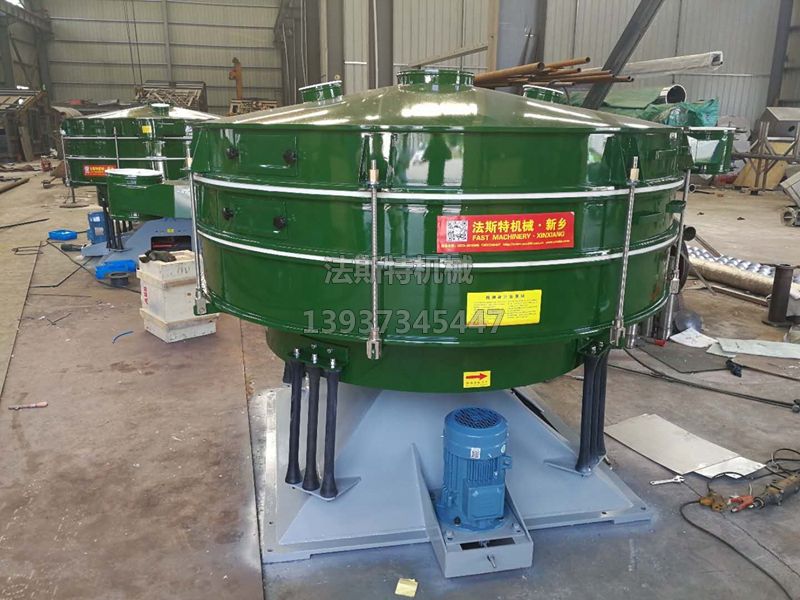

  圆形摇摆筛(模仿人工筛的晃动筛)

  模仿人工摇摆筛、适合产量大、场地受限或者物料易破损(如微丸制粒工艺)使用的圆形摇摆筛。一台圆形摇摆筛可以顶3-5台旋振筛使用。

  圆形摇摆筛是为了满足大产量、高精度的筛分要求而特殊设计的一种多用途高效新型筛分机械设备,摇摆筛的运动轨迹更接近双眼注视、双手筛分的人工筛分,巧妙的把筛(平面圆周运动)、簸(向上抛物运动)结合起来,可通过调整径向角和切向角,使筛分效果达到几乎完美的筛分效果。筛分精度可达到95%以上,处理量是普通筛机的3-5倍,筛网使用寿命也是常规筛分设备的5-10倍,适用于精细和超精细粉末与微粒物料的筛分,特别适合难处理、不好筛、高产量的筛分工艺。

  新乡法斯特机械为您提供世界上最先进的精细筛分设备,我们的目标是解决一切筛分难题。我们的摇摆筛为您解决了普通振动筛无法解决的工作难题,筛网最高可达5层,同时分离出六种物料,更加低的噪音,更长久的筛网使用寿命,这一切均来自于法斯特摇摆筛的卓越性能。

  圆形摇摆筛的特点:

  1、相对旋振筛、直线筛等传统筛分设备可达到高达5倍的单位面积处理量。

  2、有效模仿人工筛分动作和过程,物料在筛面呈现渐开螺旋线运动轨迹,使物料在相对面积上走过相对长的路程,筛分精度高达90%-95%。

  3、设计精巧,圆形积木式拼装结构,设备相对体积小,重量轻,优化重理均衡,地基动态负荷低。安装,拆卸简单。出料口360°圆周内任意调整,便于工艺布置。

  4、采用低频率小负荷工作,加速度比振动筛低4.5倍,物料颗粒的垂直方向加速度值低,使筛网不易损坏延长筛网的使用寿命有利于提高设备使用寿命,降低运行及维修成本。

  另外柔和的摇摆筛分动力系统对设备及所筛分物料作用小,不会对物料的颗粒原结构形成破坏,不容易产生静电。

  5、全封闭结构,密封除尘效果好,基本不存在物料粉尘泄露现象,更环保,工人操作更安全。

  6、筛面可方便地加设多种清网装置,可有效解决筛面堵塞问题,确保筛分的连续性。五种不同的高效清网装置方式可供您选择,如:弹跳球清洁网面,滚刷清洁网面,喷气方式清洁网面,弹性刮板清洁网面,超声波技术清洁网面。

  7、噪声污染小,噪声<75分贝。

  8、采用普通电机作为动力源,比振动电机使用寿命高数倍。

  圆形摇摆筛的原理:

  摇摆筛是一种仿人工摇动的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)。即可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的,再配合筛分附件可得到更加理想的筛分效果;适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。

  弹跳球淸网、超声波淸网、毛刷淸网多种淸网方式,使筛网不不堵筛、不变形;

  橡胶弹簧传送摇摆粒度,柔和无噪音,筛网使用寿命长。

  圆形摇摆筛主要技术参数:

  ★基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调

  ★每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

  ★因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

  ★水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

  ★此次过程在每筛层之间重复进行。





FASTY-600

FASTY-1000

FASTY-1200

FASTY-1600

FASTY-2000

FASTY-2400

FASTY-2600



600

1000

1200

1600

2000

2400

2600

筛分面积

0.29

0.71

1.11

1.83

2.62

3.63

5.31

占地空间

0.4

1.2

1.6

2.5

3.6

5.2

6.8



5

5

5

5

5

5

5

功率消耗

0.25

1.5

2.2

2.2

2.2

5.5

5.5

弹跳球清网

5

5

5

5

5

5

5

转筒刷清网

5

5

5

5

5

5

5

超声波清网

5

5

5

5

5

5

5

过滤附件

2

2

2

1

1

1

1

1层高度

830

1155

1480

1480

1500

1500

1580

1层重量

140

490

700

980

1050

1680

1900

2层高度

965

1280

1640

1640

1640

1660

1710

2层重量

155

535

770

1060

1140

1780

1840

3层高度

1080

1400

1710

1800

1800

1800

1840

3层重量

170

580

840

1140

1230

1870

2100

4层高度

1200

1525

1830

1960

1960

1970

1980

4层重量

185

625

910

1220

1320

1960

2200

5层高度

1310

1650

1950

2100

2120

2120

2140

5层重量

200

670

980

1300

1410

2050

2300

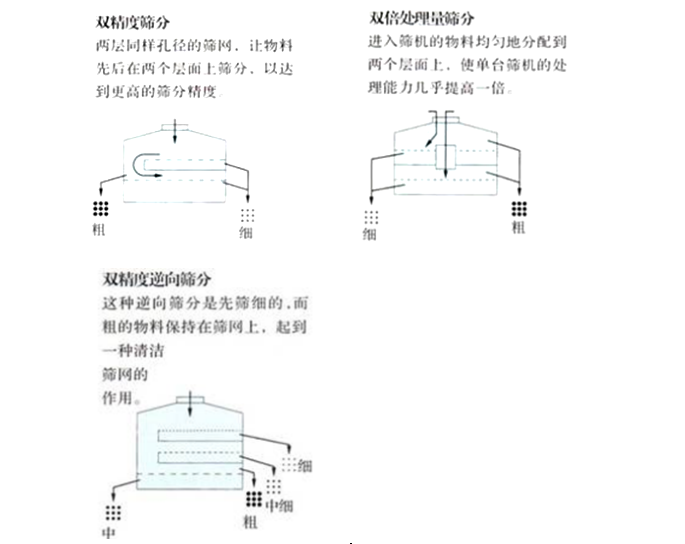

  圆形摇摆筛模块化设计和工艺优化:

  每一台摇摆筛通过我们比较精妙组合变换后短时间内可使通过能力与筛分精度成倍提高,我们的专业销售工程师会针对你的物料专业设计比较适合的筛分模块化,改变物料在筛面停留时间和运动路线,确保达到最佳筛分效果。





  圆形摇摆筛主要应用行业:

  EPS、金属硅、食盐、柠檬酸、淀粉、制药、化工、冶金、食品、新型材料等各种粉料、颗粒的干式和湿式筛分作业。

  订货注意事项:

  请提供您所需要的材质,筛面层数,用途,处理物料的名称,筛网的规格,产量(单台小时处理量),以便让我们的工程师为您量身定做更适合的筛分设备。


法斯特机械售后服务

1、保修期内非因操作不当造成需要更换的零配件及设备由我厂负责包修、包换。

2、质量保证期结束后,我厂将继续免费提供售后服务,不限年份终身服务,仅收取零部件成本费。

我公司拥有雄厚的研发能力,我们拥有专业的售后服务团队,24小时响应。选择法斯特机械,是您生产飞速发展的有力保障。
