摇摆筛 首页 > 产品中心 > 摇摆筛

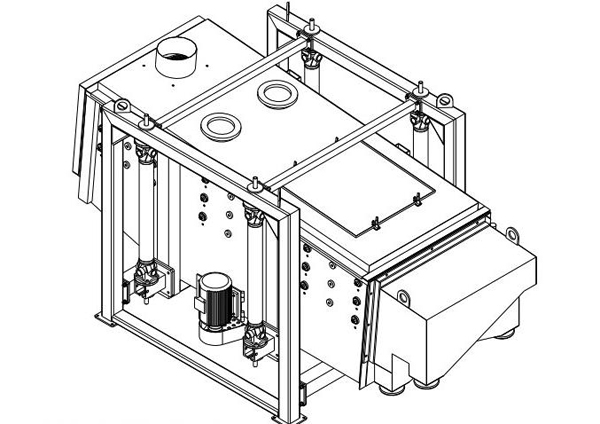

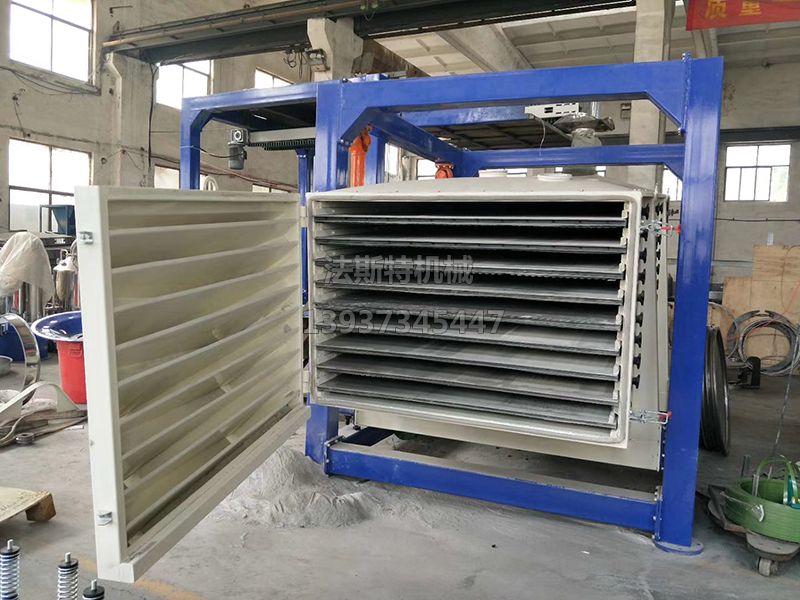

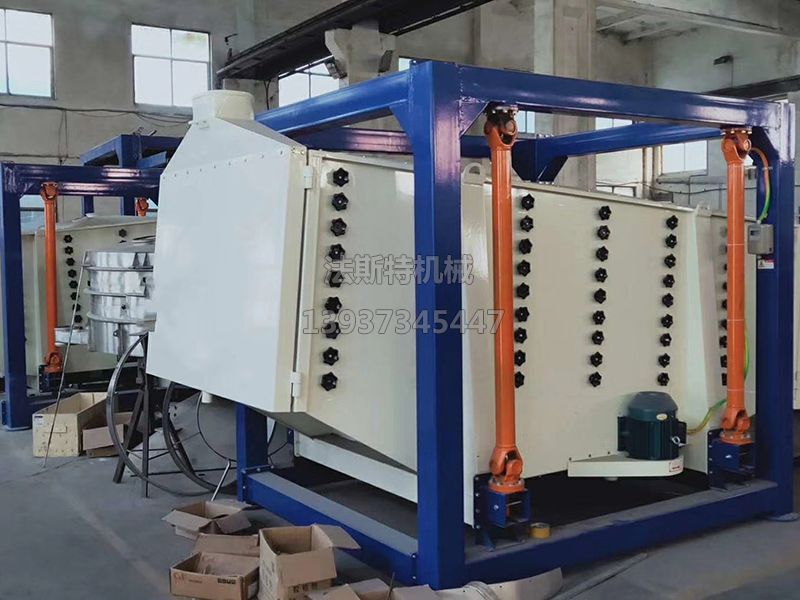

方形摇摆筛

【产品类别】:摇摆筛

【产品简述】:  一、概述      方型摇摆筛是一种具有高精度大产量的高效筛分设备,它具有自清网效果佳,筛网利用率高寿命长,密封效果好。      广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器...

【产品卖点】:筛布的角度一般为5-10设计,根据使用目的和要求,也可单独设计。

【优惠活动】:压裂砂摇摆筛、制砂行业用摇摆筛,5台起有优惠!

振动筛分设备

超声波振动筛

摇摆筛

直线振动筛

无尘投料真空上料

过滤机

实验室标准试验筛

气流筛

食品振动筛

制药振动筛

化工振动筛

金属粉末振动筛

磁性材料振动筛

建材振动筛

颜料振动筛

环保行业振动筛

矿用振动筛

提升输送机

给料设备

振动电机

振动平台

螺旋压榨设备

配件

新乡市法斯特机械有限公司

24小时热线:13937345447

联系电话: 0373-3516365-801、802

图文传真: 0373-3519169

商 务QQ:313162218

孟 经 理:13937345447

郭 经 理:13837347077

E-mail: xxzdsb@sina.com

网    址:http://www.xxzdsb.com

产品简介

  1

一、概述

      方型摇摆筛是一种具有高精度大产量的高效筛分设备,它具有自清网效果佳,筛网利用率高寿命长,密封效果好。

      广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器发生的回旋运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。

二、工作原理

      从筛机摇动体即筛箱运动轨迹来看,方型回旋筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。回旋筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

三、产品特点

      筛分量大,多层分级设计,一机分两组,一台抵多台使用,产量翻倍。

      全封闭的结构,粉尘不飞扬,筛机振动小、噪音低,符合环境环保要求。

      柔性筛分,加速度比普通振动筛低4-5倍,使用寿命提高,从而减少维护成本。

      换网更加便捷,操作简单,牢固可靠。

      大型静电喷塑工艺,设备更加美观、耐磨、防锈。

方形摇摆筛技术参数表:

筛布的角度一般为5-10,根据使用目的和要求,也可单独设计。

型号

有效面积(㎡)

马达功率(kw)

筛面倾角(°)

筛面层数

回转频次(r/min)

筛箱行程(mm)

FYS-1030

3

3

5-8

1-5

180-260

25-60

FYS-1036

3.6

3

5-8

1-5

180-260

25-60

FYS-1230

3.6

4

5-8

1-5

180-260

25-60

FYS-1236

4.32

4

5-8

1-5

180-260

25-60

FYS-1530

4.5

5.5

5-8

1-5

180-260

25-60

FYS-1536

5.4

5.5

5-8

1-5

180-260

25-60

FYS-1830

5.4

7.5

5-8

1-5

180-260

25-60

FYS-1836

6.48

7.5

5-8

1-5

180-260

25-60

FYS-2030

6

7.5

5-8

1-5

180-260

25-60

FYS-2036

7.2

7.5

5-8

1-5

180-260

25-60
