TD胶带斗式提升机

【产品类别】:提升输送机

【产品简述】:(一)TD型皮带式斗式提升机结构:TD型皮带式斗式提升机型式TD型皮带式TD型皮带式斗式提升机结构特征采用橡胶带作牵引构件TD型皮带式斗式提升机御载特征采用离心式或混合式方式卸料TD型皮带式斗式提升机适用输送物料松散密度ρ<1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料TD型皮带式斗式提升...

【产品卖点】

【优惠活动】:按需定制 好用不贵 10米起定价

振动筛分设备

超声波振动筛

摇摆筛

直线振动筛

无尘投料真空上料

过滤机

实验室标准试验筛

气流筛

食品振动筛

制药振动筛

化工振动筛

金属粉末振动筛

磁性材料振动筛

建材振动筛

颜料振动筛

环保行业振动筛

矿用振动筛

提升输送机

给料设备

振动电机

振动平台

螺旋压榨设备

配件

新乡市法斯特机械有限公司

24小时热线:13937345447

联系电话: 0373-3516365-801、802

图文传真: 0373-3519169

商 务QQ:313162218

孟 经 理:13937345447

郭 经 理:13837347077

E-mail: xxzdsb@sina.com

网    址:http://www.xxzdsb.com

产品简介

(一)TD型皮带式斗式提升机结构:

TD型皮带式斗式提升机型式

TD型皮带式

TD型皮带式斗式提升机结构特征

采用橡胶带作牵引构件

TD型皮带式斗式提升机御载特征

采用离心式或混合式方式卸料

TD型皮带式斗式提升机适用输送物料

松散密度ρ<1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料

TD型皮带式斗式提升机适用温度

被输送物料温度不得超过60℃,如采用耐热橡胶带时温度不超过200℃

TD型皮带式斗式提升机型号

TD100、TD160、TD250、TD315、TD400、TD500、TD630

TD型皮带式斗式提升机提升高度

约在4~40m范围内

TD型皮带式斗式提升机输送量

4~238m3/h

(二)TD型皮带式斗式提升机主要特点:

1、TD型皮带式斗式提升机驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。

2 、TD型皮带式斗式提升机提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。

3、TD型皮带式斗式提升机运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4、TD型皮带式斗式提升机使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

(三)TD型斗式提升机料斗类型及技术性能:

TD型皮带式斗式提升机备有四种料斗:Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Sd型(深斗)

TD型皮带式斗式提升机技术性能:

斗提机型号

TD100

TD160

TD250

TD315

料斗型式

Q

H

Q

H

Zd

Sd

Q

H

Zd

Sd

Q

H

Zd

Sd

输送量①,m3/h

4

7.6

9

16

16

27

20

36

38

59

28

50

42

67

料斗容积,L

0.15

0.3

0.49

0.9

1.2

1.9

1.12

2.24

3.0

4.6

1.95

3.55

3.75

5.8

料斗运行速度,m/s

1.4

1.4

1.6

1.6

滚筒转速,r/min

67

67

61

61


斗提机型号

TD400

TD500

TD630

料斗型式

Q

H

Zd

Sd

Q

H

Zd

Sd

Q

H

Zd

Sd

输送量,m3/h

40

76

68

110

63

116

96

154

-

142

148

238

料斗容积,L

3.1

5.6

5.9

9.4

4.84

9.0

9.3

14.9

-

14

14.6

23.5

料斗运行速度,m/s

1.8

1.8

2.0

滚筒转速,r/min

55

55

48

表中TD型皮带式斗式提升机料斗容积为料斗盛水时容积,与实际填充量相近,故输送量计算时未考虑填充系数ψ,具体选型时应根据物料度,求得ψ修正值,以此值修正表中所给输送量。

(四)TD型皮带式斗式提升机外形及安装尺寸:

TD型皮带式斗式提升机外形见下图TD型斗式提升机外形图,主要尺寸见表TD型皮带式斗式提升机外形尺寸表,驱动装置配套及尺寸见表4-表6,选用YZ型驱动装置时,其安装尺寸与制造厂联系。

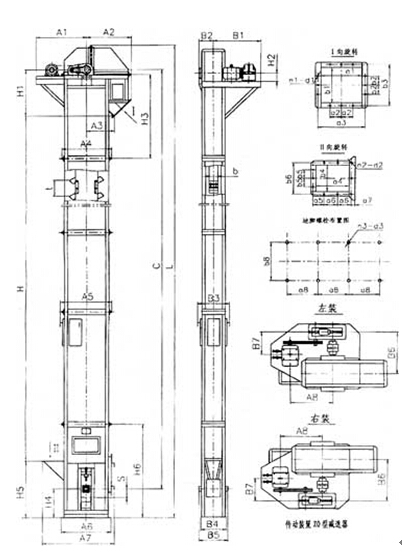

TD型皮带式斗式提升机外形图:


TD型皮带式斗式提升机外形尺寸表

斗提机型号

TD100

TD160

TD250

TD315

TD400

TD500

TD630

轮廓高度L

C+1100

C+1363

C+1535

C+1640

C+1790

C+1865

C+2045

整机结构

H
H4
S

C-820
600
200

C-930
700
250

C-1250
800
250

C-1245
850
250

C-1500
950
250

C-1700
900
250

C-1730
1060
315

料斗

t
b

200
100

350/280
160

450/360
250

500/400
315

560/480
400

625/500
500

710
630

地脚孔

a3
b3
n3
d3

200
310
8
Φ18

250
400
8
Φ18

300
538
8
Φ18

300
648
8
Φ18

400
768
8
Φ22

400
900
8
Φ22

380
1020
10
Φ30

上、下部机壳及外形轮廓

H3
H6
A2
A6
A7
B2
B4
B5

970
1210
692
776
1050
220
370
330

1185
1500
985
996
1235
295
461
475

1320
1800
1175
1266
1600
394
596
610

1488
1800
1200
1266
1700
440
706
710

1500
2000
1350
1558
1980
535
828
835

1655
2300
1410
1610
2200
605
980
1000

1750
2500
1590
1890
2500
660
1110
1110

中部机壳

A4
A5
B3

776
805
390

982
1021
525

1152
1302
682

1254
1400
794

1548
1580
920

1570
1630
1040

1850
1910
1160

卸料口

H1
A3
a1
a2
a3
b1
b2
b3
n1
d1

520
438
334
120
390
224
95
280
12
Φ12

630
548
365
150
431
315
150
381
12
Φ12

750
713
600
200
676
450
200
526
12
Φ12

795
763
560
230
638
560
230
638
12
Φ12

850
824
670
295
758
670
295
758
12
Φ14

1000
885
700
355
880
780
300
800
12
Φ18

1200
1045
700
300
800
900
280
1000
14
Φ18

进料口

H5
a4
a5
a6
a7
b4
b5
b6
n2
d2

900
280
80
100
19
220
100
250
9
Φ10

1000
260
80
100
19
220
100
250
9
Φ12

1320
260
43
110
26
260
110
306
9
Φ12

1320
355
58
150
45
320
155
370
9
Φ12

1600
450
100
175
40
450
215
510
9
Φ14

1600
500
65
210
40
500
220
550
9
Φ14

1886
560
85
160
30
630
160
700
12
Φ14

TD型皮带式斗式提升机驱动装置配套表

斗提机
型号

传动装置
代号

电动机

ZQ减速器型号

重量
kg

型号

功率
kw

右装传动装置

左装传动装置

TD100

C1

Y100L-6

1.5

ZQ25-16-ⅢZ

ZQ25-16-ⅣZ

230

C2

Y112M-6

2.2

240

TD160

C1

Y132S-6

3

ZQ35-12.5-ⅢZ

ZQ35-12.5-ⅣZ

472

C2

Y132M1-6

4

490

C3

Y132M2-6

5.5

ZQ40-12.5-ⅢZ

ZQ40-12.5-ⅣZ

563

C4

Y160M-6

7.5

621

TD250

C1

Y132M2-6

5.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

576

C2

Y160M-6

7.5

616

C3

Y160L-6

11

ZQ50-16-ⅢZ

ZQ40-16-ⅣZ

838

C4

Y180L-6

15

903

TD315

C1

Y160M-6

7.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

645

C2

Y160M-4

11

ZQ50-20-ⅥZ

ZQ50-20-ⅤZ

855

C3

Y160L-4

15

883

TD400

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

936

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1687

C3

Y200L2-6

22

1702

C4

Y225M-6

30

1787

TD500

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

1724

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1760

C3

Y200L2-6

22

1775

C4

Y225M-6

30

1810

TD630

C1

Y200L2-6

22

ZQ65-20-ⅥZ

ZQ65-20-ⅤZ

1876

C2

Y225M-6

30

1952
